頁巖氣藏形成條件分析

摘 要

摘要：美國頁巖氣生產時間長、資料豐富，剖析該國典型的頁巖氣藏有利于清晰認識頁巖氣成藏的主控因素。按天然氣成因將頁巖氣藏分為熱成因型、生物成因型和混合成因型，分析了美國
摘要：美國頁巖氣生產時間長、資料豐富，剖析該國典型的頁巖氣藏有利于清晰認識頁巖氣成藏的主控因素。按天然氣成因將頁巖氣藏分為熱成因型、生物成因型和混合成因型，分析了美國具有代表性的典型氣藏。研究表明，熱成因型頁巖氣藏主要受頁巖熱成熟度控制，生物成因型頁巖氣藏的主控因素為地層水鹽度和裂縫。根據美國頁巖氣生產實踐，總結出有利的熱成因型頁巖氣藏的儲層特征為：TOC≥2%，厚度大于等于15m，Ro介于1.1%～3%，石英含量大于等于28%。在此基礎上，優選出四川盆地南部下寒武統筇竹寺組和下志留統龍馬溪組2套海相頁巖作為有利勘探目標，并預測湖相頁巖也能形成具有商業價值的頁巖氣藏。
關鍵詞：美國；頁巖氣；氣藏類型；主控因素；熱成熟度；儲集層特征；裂縫
1 頁巖氣藏類型及成藏主控因素
    頁巖氣藏按其天然氣成因可分為兩種主要類型：熱成因型和生物成因型，此外還有上述兩種類型的混合成因型。鑒于美國的頁巖氣生產時間最長、資料最豐富，剖析該國典型的頁巖氣藏將會對其主控因素有較清晰的認識。
1.1 熱成因型頁巖氣藏
    熱成因型頁巖氣又可分為3個亞類：①高熱成熟度型，如美國Fort Worth盆地的Barnett頁巖氣藏；②低熱成熟度型，如Illinois盆地的New Albany頁巖氣藏；③混合巖性型，即大套頁巖與砂巖和粉砂巖夾層共同儲氣，如East Texas盆地的Bossier頁巖氣藏[1]。其中最典型代表是Fort Worth盆地的Barnett頁巖氣藏。
1.1.1 Fort Worth盆地Barnett頁巖氣藏地質背景

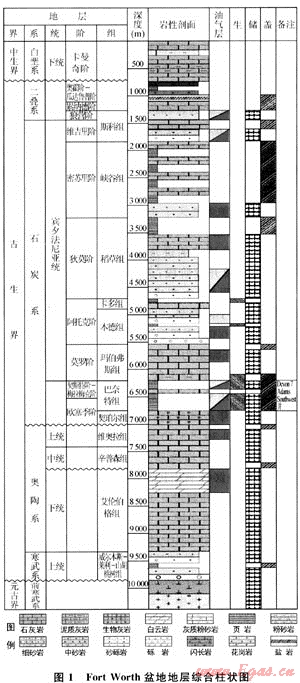

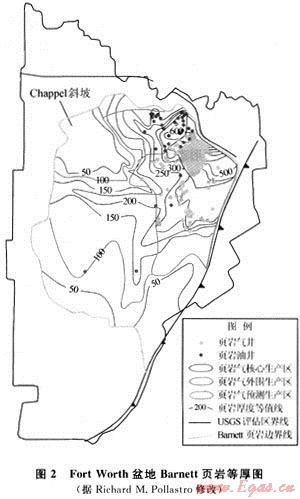

Fort Worth盆地位于美國得克薩斯州中北部，面積約38100km2，為古生代晚期Ouachita造山運動形成的前陸盆地。其最大沉積厚度3660m，地層自下而上依次為前寒武系、寒武系、奧陶系、石炭系、二疊系和白堊系(圖1)，其中下石炭統Barnett頁巖上覆上石炭統Marble Falls石灰?guī)r，下伏奧陶系Viola石灰?guī)r。在盆地的東北部，Barnett頁巖由Forestburg石灰?guī)r分隔為上、下兩部分[2]。Barnett頁巖頂面構造為一單斜，氣藏不受構造控制，面積約15500km2，埋深大于1850m，可采資源量2.66×1012m3(USGS，2008)。氣田可分為兩個區：①核心區，Barnett頁巖下部發育Viola石灰?guī)r；②外圍區，缺失Viola石灰?guī)r，Barnett頁巖直接與飽含水的下奧陶統Ellenburger組石灰?guī)r接觸。核心區頁巖厚度大于107m，外圍區頁巖厚度大于30m[3](圖2)。


1.1.2 勘探概況
    早在20世紀50年代，美國Fort worth盆地密西西比系Barnett頁巖就見到良好氣顯示；1981年，Mitchell能源公司大膽地對Barnett頁巖段進行了氮氣泡沫壓裂改造，從而發現了Barnett頁巖氣田。隨著鉆完井技術的不斷改進，氣田的面積不斷擴大，產量飛速增長。2007年，F(xiàn)ort Worth盆地近8500口Barnett頁巖氣生產井的年產量為305.6×108m3。自1982年投產以來累計產氣1018.8×108m3，頁巖含氣量(甲烷)為9.9m3/t，平均地質儲量豐度3.8×108m3/km2。
1.1.3 主控因素分析
    Barnett頁巖為缺氧和上升流發育的正常鹽度下的海相深水沉積。產氣的黑色頁巖礦物的體積組成為：石英約45%，黏土(主要是伊利石，含少量蒙脫石)占27%，方解石和白云石占8%，長石占7%，有機質占5%，黃鐵礦占5%，菱鐵礦占3%，還有微量天然銅和磷酸鹽礦物。根據礦物、結構、生物和構造等，Barnett頁巖的巖相主要劃分為3種：層狀硅質泥巖、薄片狀灰泥和含生物碎屑的泥?；?guī)r。各巖相普遍富集黃鐵礦和磷酸鹽，常見碳酸鹽巖團塊。頁巖的主要測井響應特征為低電阻率、高自然伽馬[4]。
    Barnett頁巖干酪根以混合型為主，低硫傾向于生油；T0C平均值約4.5%，露頭區的TOC為11%～13%；R。的分布范圍為0.5%～1.9%；吸附氣含量約20%，游離氣含量達80%；產氣區平均孔隙度6.0%，滲透率為(0.15～2.5)×10-9μm2[5]。
    頁巖的熱成熟度(Ro)是熱成因頁巖氣成藏的主控因素。絕大部分Barnett頁巖氣井分布在Ro≥1.1%的范圍內。當0.6%≤Ro＜1.1%時，頁巖會產正常的黑色石油。由于石油分子直徑較大，容易阻塞頁巖孔吼，不利于頁巖氣的成藏[1]。在Ro≥1.1%的區域，發現存在裂解氣[6]。這不僅提供了新的氣源，而且使頁巖孔喉更加暢通。
    鑒于頁巖物性較差，很多人會認為宏觀裂縫對熱成因頁巖氣成藏起積極的作用，實際上這種觀點是不正確的。Barnett頁巖肉眼可識別的裂縫數量有限，宏觀裂縫均被方解石和石英等礦物充填，且宏觀裂縫越發育產氣量越低。這說明宏觀裂縫不利于頁巖氣的保存[5]。真正對儲層起改善作用的是微裂縫。由于Barnett頁巖石英含量很高，儲層脆性大，微裂縫極為發育，它們是天然氣運聚的主要通道。
    生產實踐表明：頁巖形成氣藏的厚度下限為15m；TOC越高含氣量越高，且當丁0C≥2%時，Barnett頁巖氣藏才具有商業價值。蓋層的作用不明顯，實際上目前的高產區在Marble Falls和Viola這兩套致密石灰?guī)r都缺失的區域。
1.2 生物成因型頁巖氣藏

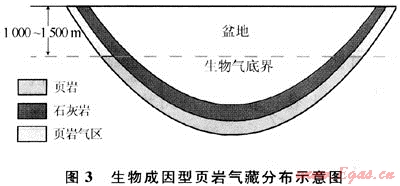

    目前發現的生物成因型頁巖氣藏分兩類：①早成型，氣藏的平面形態為毯狀，從頁巖沉積形成初期就開始生氣，頁巖氣與伴生地層水的絕對年齡較大，可達66Ma，如美國Williston盆地上白堊統Carlile頁巖氣藏；②晚成型，氣藏的平面形態為環狀(圖3)，頁巖沉積形成與開始生氣間隔時間很長，主要表現為后期構造抬升埋藏變淺后開始生氣，頁巖氣與伴生地層水的絕對年齡接近現今，如美國Michigan盆地的Antrim頁巖氣藏[7]。生物成因型頁巖氣藏以Antrim頁巖氣藏最有代表性。


1.2.1 Antrim頁巖氣藏的地質背景
    Michigan盆地位于美國東北部，為一橢圓形的內克拉通盆地，面積約31.6×104km2，地跨美國和加拿大，構造簡單，最大沉積厚度約5200m。地層自下而上為前寒武系、寒武系、奧陶系、志留系、泥盆系、石炭系、侏羅系和第四系[8]。
    Antrim頁巖為晚泥盆世海相深水頁巖，厚約244m，埋深0～1006m。該頁巖由富含有機質的黑色頁巖、灰色和綠色頁巖以及碳酸鹽巖互層構成，自下而上可分為4個小層：Norwood、Paxton、Lachine和上Antrim，其中下部的3個小層又稱為Antrim下段。Norwood和Laehine層為頁巖氣主力產層，平均疊合厚度約49m，干酪根屬Ⅱ型，TOC為0.5%～24%，石英含量20%～41%，含有豐富的白云巖和石灰?guī)r團塊及碳酸鹽巖、硫化物和硫酸鹽膠結物；Paxton段為泥狀灰?guī)r和灰色頁巖互層，總有機碳含量為0.3%～8%，硅質含量7%～30%[9]。Antrim頁巖在盆地北部邊緣的R。為0.4%～0.6%，在盆地中心Ro可達1.0%。主力產層平均基質孔隙度為9%，平均基質滲透率為0.1×10-3μm2。
1.2.2 勘探概況
    1940年，第一口Antrim頁巖氣井投入開發；隨著鉆井和開發技術的進步，1986年Antrim頁巖氣田進入大規模開發階段；進入21世紀，由于環保和稅收政策的限制，生產成本大幅提升，鉆井數量減少，產量呈現下降趨勢。目前已完鉆Antrim頁巖氣井超過12000口，產層深度為45.7～975.4m，初步估算頁巖氣資源量為0.99×1012～2.15×1012m3。
    頁巖氣主產區位于盆地北部，產層深度為45.7～457m，單井平均產氣約3300m3/d，產水4.77m3/d。1998年產量最高，達到55.2×108m3；2006年產量回落到39.6×108m3。頁巖平均含氣量(甲烷)3.54m3/t，平均地質儲量豐度1.2×108m3/km2。1940～2007年，主產區累計產氣679.2×108m3，完鉆頁巖氣井超過9000口。
1.2.3 主控因素分析

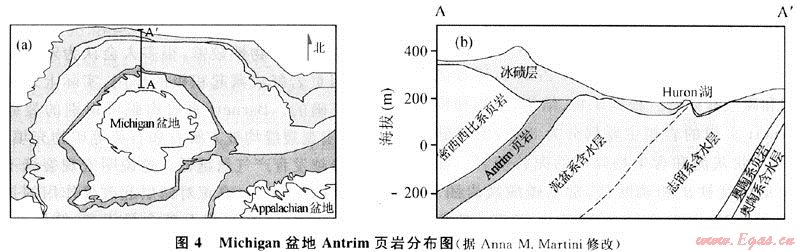

    Antrim頁巖氣似乎具有雙重成因，即干酪根經熱成因而形成的低熟氣和甲烷菌代謝活動形成的生物成因氣。但北部產區的采出氣以生物成因氣為主，低熟氣所占比例小于20%[10]。更新世冰磧層對頁巖氣藏的形成極為重要。不僅有利于頁巖有機質的保存，且對降低頁巖地層水鹽度貢獻顯著(圖4)。由于下伏地層含高濃度鹽水，因此盆地中部Antrim頁巖地層水鹽度很高。研究表明：地層水Cl-含量高于4mol/L就會嚴重抑制甲烷菌的生長[11]。而盆地邊緣更新世冰磧層淡水和大氣淡水的充注，使得地層水鹽度降低，甲烷菌產氣活躍。目前生物氣為主的產區主要分布在盆地邊緣，地層水Cl-含量低于4mol/L。
    裂縫是Antrim頁巖氣藏的主控因素之一。北東和北西向兩組近直立的裂縫發育，縱穿整個泥盆系，橫貫盆地北部。這些裂縫通常未被膠結或者僅有很薄的方解石包覆層，其垂向延伸為數米，水平延伸可達幾十米。在主產區以外，盡管也鉆到了富含天然氣的Antrim頁巖，但由于天然裂縫不發育，滲透率很低而不具備商業價值[12]。
2 頁巖氣藏形成條件
2.1 有機質豐度
    美國主力產氣頁巖有機質豐度均較高。其中產生物氣頁巖TOC平均為6%；產熱成因氣頁巖TOC平均為3%[9]。生產實踐表明：頁巖總有機碳含量大于2%才有工業價值。
2.2 熱成熟度
    對于熱成因型氣藏，隨著頁巖Ro的增高，含氣量將會逐漸增大。主要有兩個原因：一是有機質生成烴后，體積縮小會產生超微孔隙，有利于頁巖氣的保存；二是Ro＞1.1%后，頁巖油開始裂解生氣。但是當Ro＞3%后，有機質進入過成熟期，生氣量明顯減少[13]，而且有機質的大量減少也不利于吸附氣的形成。鑒于Fort Worth盆地Barnett頁巖氣藏主要分布在Ro≥1.1%的區域，因此Ro介于1.1%～3%的范圍是熱成因型頁巖氣藏的有利分布區。
    對于生物成因型氣藏，頁巖R。越高，TOC越低，越不利于生物氣的形成。根據Michigan盆地Antrim頁巖氣藏和Illinois盆地New Albany頁巖氣藏的分布規律，生物成因型頁巖氣藏主要分布在Ro≤0.8%的范圍內[11]。
2.3 沉積相
    雖然美國產氣頁巖均為海相，但筆者認為，只要頁巖有機質的豐度和硅質含量足夠高，陸相環境同樣能形成具有工業價值的頁巖氣藏。例如鄂爾多斯盆地上三疊統湖相沉積的延長組7段張家灘頁巖和延長組9段李家畔頁巖[14～15]，裂縫發育，鉆井氣測異常活躍，其中莊167、莊171和中富18等井均見到良好的頁巖氣顯示。
2.4 儲集特征
    美國5大頁巖氣主產盆地頁巖SiO2含量一般超過30%[9]。硅質含量越高頁巖脆性越大，越有利于形成裂縫。雖然斷層和開啟的宏觀裂縫對熱成因型頁巖氣藏保存不利，但硅質含量高利于后期的壓裂改造，形成裂縫。而生物成因型頁巖氣藏則相反，越是斷裂發育的地方，地層水越活躍，而甲烷菌的生理活動也越積極，形成的氣量越大。
    頁巖的物性對產量有重要影響。產氣頁巖基質孔隙一般大于4%，有效含氣孔隙一般大于2%，基質滲透率一般大于1×10-9μm2。
2.5 保存條件
    頁巖本身既是儲層又是蓋層，因此對蓋層的要求比較寬松。但斷裂對頁巖氣的保存影響巨大。熱成因型頁巖氣藏主要靠微裂縫運聚，斷層和宏觀裂縫起破壞作用，因此強烈的構造活動不利于該類型氣藏的保存。而生物成因型氣藏的形成與活躍的淡水交換密切相關，裂縫不僅是地層水的通道，也是頁巖氣的運聚途徑，故構造運動反而起積極作用。
3 我國頁巖氣的勘探前景
    我國不僅海相頁巖分布廣泛，湖相頁巖也很發育。海相頁巖縱向上主要分布在中、古生界，橫向上主要分布在南方(包括四川盆地等)、華北(包括鄂爾多斯、渤海灣及南華北等盆地)和西北(包括塔里木、準噶爾等盆地)3大區域[16～20]。湖相頁巖縱向上主要分布在新、中生界，橫向上主要分布在東北(松遼盆地)、華北(包括鄂爾多斯和渤海灣等盆地)和西北(包括吐哈、準噶爾等盆地)3大區域。
    目前四川盆地發現的頁巖氣顯示最多，其中以下寒武筇竹寺組和下志留統龍馬溪組兩套頁巖最為有利。下寒武筇竹寺組頁巖形成于深水陸棚相帶，主要分布在川南、川北和川東-鄂西。地層厚度由北向南增大，最厚可達955m；埋深1000m～6000m，川南最淺。頁巖TOC為0.2%～10%，其中下部最高；演化程度除廣元礦山梁地區較低外(Ro為0.59%)，其余地區均很高(Ro為2.5%～4.0%)；頁巖石英含量較高，如威遠地區為30.8%～43.6%；頁巖氣顯示豐富，集中分布于川南地區，如威5井1966年獲頁巖氣2.46×104m3/d。
    下志留統龍馬溪組頁巖也形成于深水陸棚相帶，主要發育在四川盆地東部和南部。地層厚度為20～115m，川南瀘州地區最厚可達80m；埋深1600～4200m，東西淺、南北深。頁巖TOC為0.1%～8.3%，其中底部最高；演化程度除廣元礦山梁地區較低外，其余地區均較高(Ro為2.0%～4.0%)；頁巖石英含量較高，如威遠地區為14.5%～76.2%；頁巖氣顯示活躍，主要分布于川南地區，如陽63、隆32和威寒8等井已獲低產頁巖氣。
    因此，筆者建議將四川盆地的川南地區作為中國頁巖氣勘探的首選區帶。
4 結論
    1) 頁巖氣藏大面積連續分布，不受構造控制，可分為熱成因型、生物成因型和混合型3種，是現實的非常規天然氣資源。
    2) 美國有利的熱成因型頁巖氣藏的儲層特征是：TOC≥2%，厚度大于等于15m，Ro介于1.1%～3%，石英含量大于等于30%。
    3) 熱成因型頁巖氣藏主要受頁巖熱成熟度控制，生物成因型頁巖氣藏主要受地層水鹽度和裂縫控制。
    4) 我國頁巖氣勘探潛力巨大，其中川南地區下寒武統筇竹寺組和下志留統龍馬溪組兩套海相頁巖是非常有利的勘探目標。
    在研究過程中，Daniel M.Jarvie、Frank Mango、Farzam Javadpour、Peter Liu和高瑞琪先生給予了熱情指導，特致以真誠的感謝。
參考文獻
[1] JARCIE D M，RONALD J HILL，TIM E RUBLE，et al. Unconventional shale-gas systems：the Mississippian Barnett Shale of north-central Texas as one model for thermogenic shale-gas assessment [J]. AAPG，2007，91(4)：475-499.
[2] POLLASTRO R M，DANIEL M JARVIE，RONALD J HILL，et al. Geologic framework of the Mississippian Barnett Shale. Barnett-Paleozoic total petroleum system，Bend Arch-Fort Worth Basin，Texas [J]. AAPG，2007，91(4)：405-436.
[3] LOUCKS R G，STEPHEN C RUPPEL. Mississippian Barnett Shale：Lithofacies and depositional setting of a deep-water shale-gas succession in the Fort Worth Basin，Texas [J]. AAPG，2007，91(4)：579-601.
[4] HICKEY J J，BO HENK. Lithofacies summary of the Mississippian Barnett Shale. Mitchell 2 T. P. Sims well，wise County，Texas [J]. AAPG，2007，91(4)：437-443.
[5] GALE J F W，ROBERT M REED，JON HOLDER. Natural fractures in the Barnett Shale and their importance for hydraulic fracture treatments [J]. AAPG，2007，91(4)：603-622.
[6] HILL R J，JARVIE DM，ZUMBERGE J，et al. Oil and gas geochemistry and petroleum systems of the Fort Worth Basin [J]. AAPG，2007，91(4)：445-473.
[7] SHURR G W，JENNIE I. RIDGLEY. Unconventional shallow biogenic gas systems [J]. AAPG，2002，86(11)：1939-1969.
[8] CATACOSINOS P A，DANIELS P A. Early sedimentary evolution of the Michigan basin [J]. Geological Society of America，1991，Special paper：248-256.
[9] CURTIS J B. Fractured shale-gas systems [J]. AAPG，2002，86(11)：1921-1938.
[10] MARTINI A M，LYNN M WALTER，TIM C W KI，et al. Microbial production and modification of gases in sedimentary basins：a geochemical case study from a Devonian shale gas play，Michigan Basin [J]. AAPG，2003，87(8)：1355-1375.
[11] MARTINI A M，LYNN M WAI。TER，JENNIFER C M. Identification of microbial and thermogenic gas components from Upper Devonian black shale cores，Illinois and Michigan Basin [J]. AAPG，2008，92(3)：327-339.
[12] HILL D G，NELSON C R. Gas productive fractured shales：an overview and update [J].Gas Tips of Gas Research Institute，2000，6(2)：4-13.
[13] DOW W G. Kerogen studies and geological interpretations [J]. Journal of Geochemical Exploration，1977，7(2)：79-99.
[14] 夏義平，焦貴浩，徐禮貴，等.鄂爾多斯盆地上三疊統層序地層模式的探討[J].中國石油勘探，2007，12(6)：8-13.
[15] 姚涇利，趙永剛，雷卞軍，等.鄂爾多斯盆地西部馬家溝期層序巖相古地理[J].西南石油大學學報，2008，30(1)：33-37.
[16] 張金川，徐波，聶海寬，等.中國天然氣勘探的兩個重要領域[J].天然氣工業，2007，27(11)：1-6.
[17] 張金川，徐波，聶海寬，等.中國頁巖氣資源勘探潛力[J].天然氣工業，2008，28(6)：136-141.
[18] 張金川，聶海寬，徐波，等.四川盆地頁巖氣成藏地質條件[J].天然氣工業，2008，28(2)：151-156.
[19] 葉軍，曾華盛.川西須家河組泥頁巖氣成藏條件與勘探潛力[J].天然氣工業，2008，28(12)：18-25.
[20] 張林嘩，李政，朱日房，等.濟陽坳陷古近系存在頁巖氣資源的可能性[J].天然氣工業，2008，28(12)：26-29.
　
(本文作者：李登華 李建忠 王社教 李新景 中國石油勘探開發研究院)
